מכונה ליצירת גליל חתך ומסלול מתכת
Vedio אודות מכונת יצירת גליל מתכת ומסלול
עיצוב חדש ללקוח מקסיקו
KINGREAL ROLL FORMER השלימה את התכנון, הייצור, ההזמנה והמשלוח של מכונת חתיכים ומסלולים רחבה וצרה עבור לקוח מקסיקני.
עבור מכונת ה-Stud And Track המעוצבת החדשה, KINGREAL ROLL FORMER עשתה פריצת דרך חדשה באוטומציה המלאה של קו הייצור על-ידי ציוד ה-Stud and Track במכשיר אריזה אוטומטי לחלוטין. תהליך הייצור כולל שינוע, ערימה, רצועה ופריקה.
היעילות של מכונת תעלות הגבס הוגדלה.
תיאור מוצרים
KINGREAL מכונת יצירת גלילי חתיכים ומסלולים מתכת היא הטכנולוגיה המפותחת החדשה שלנו עם מכונה אחת לייצור גדלים שונים של חתיכים ומסלולים לקירות גבס.
רוחב טכנולוגיית ההנעה המתקדמת ביותר של מזין סרוו, ניתן לשנות את המכונה הזו10 דקותאו פחות כדי לייצר מוצרי רוחב וגבהים שונים.
מכונה זו היא אחד המוצרים הבולטים ביותר שלנו, והיא כוללת פלט מהיר (עד 120 מטר לדקה), ריצה אוטומטית מלאה (מערכת ערימה אוטומטית לבחירתכם), קלה לתפעול וכו'.
המבנה הבסיסי של מכונה זו הוא משחרר ראשים כפולים, יצירת גלילים קרים ברציפות, אגרוף זבוב הידראולי, טבלת פלט גזיזת זבובים הידראולית וכו'.
תכונת מכונת חתיכה ומסלול
- משחרר ראשים כפולים
- יצירת גליל קר במהירות גבוהה
- מנועי סרוו מלאים מניעים לכוונון הרוחב והגובה
- תפעול קל של מכונה
- גזיזת זבובים הידראולית ואגרוף זבובים
- מערכת ערימה אוטומטית לבחירתך.
מפרט טכני של מכונת חתך ומסלול
|
עובי חומר: |
0.4-1.2 מ"מ |
|
חומר ישים: |
פלדה מגולוונת (GI), פלדה גלילית קרה (CRC), עם חוזק תפוקה: 245-550 מגה פיקסל |
|
מהירות יצירה מקסימלית |
מקסימום 120 מ' לדקה |
|
עמדות ליצירת גלילים |
עמדת 14 רולר כולל רולר ההבלטה. |
|
כוח מכונה |
~ 15 קילוואט |
תהליך עבודה של מכונת חתך ומסלול
Decoiler ← מכשיר מדריך הזנה ← מערכת גיבוש מתגלגל ← מכשיר הרמה ← מערכת ניקוב וחיתוך זבובים הידראוליים ← מתלה יציאה

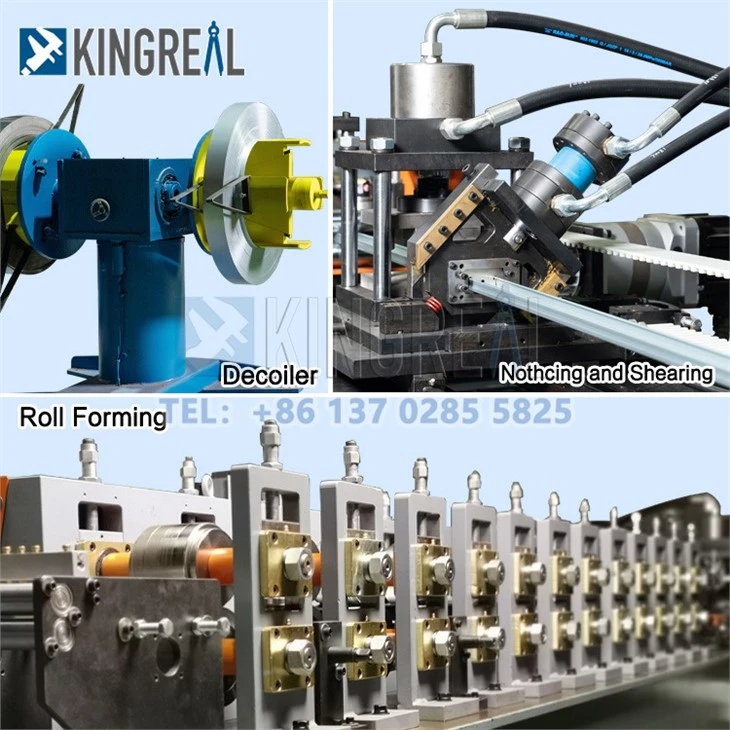

רכיבי מכונת חתיכה ומסלול
|
1) מפענח ראשים כפול-: סט אחד לא-מופעל, לשלוט באופן ידני על כיווץ ועצירה של הקדח הפנימי של סליל פלדה רוחב הזנה מרבי: 500 מ"מ, טווח מזהה סליל 508 מ"מ±30 מ"מ קיבולת: מקסימום . 3 טון
2) התקן מדריך הזנה מתקן הנחייה ימני ושמאלי בכניסה הראשית של המכונה. במהלך העבודה, חומרי גלם משני צידי הצלחת נכנסים למכונה על ידי מכשיר ההנחיה השמאלי והימני, הפוך את חומרי הגלם ומערכת יצירת הגליל כדי לשמור על המיקום הנכון. ניתן לכוונן את מיקום ההנחיה על ידי המדריך מנגנון בורג, וניתן לכוונן את השמאל והימין באופן עצמאי. |
 |
|
3) מכונה ליצירת גלילים ראשיים מסגרת גוף המכונה: היא מאמצת ריתוך לוחות פלדה ומרכז עיבוד CNC עיבוד.
רולים מיוצרים מפלדת Cr12MoV, טיפול בחום מרווה בוואקום לאחר שחיקה של החור הפנימי ופנים הקצה, פני רולר גימור מחרטת CNC.
פירים מיוצרים מפלדה 40Cr, טיפול בחום מרווה ומזון, ציפוי כרום קשיח, וטחינה חיצונית. קוטר פירים=ф55 מ"מ, עיבוד מדויק
נהיגת גלגלי שיניים/גלגלי שיניים, כ-14 שלבים לצורה מנוע ראשי (מותג פולארויד)=15KW, בקרת מהירות תדר
4) התקן חיתוך ופוסט הידראולי לא מפסיק אין-הפסקת אגרוף וחיתוך טיפול בחום עד HRC58-62 מעלות
|
 |
|
5) מערכת בקרת PLC שליטה בכמות ובאורך החיתוך באופן אוטומטי על מסך המגע, זה יכול לסיים את הייצור באופן אוטומטי. |
 |
ציור על חתך ומסלול
כיצד להבטיח את איכות המכונה?
במהלך שלב התכנון, מהנדסי KINGREAL Roll Former מפתחים פתרונות מותאמים המבוססים לחלוטין על תנאי הייצור בפועל של הלקוח.
בשלב הייצור, כל חומרי הגלם עוברים סינון קפדני, וכל תהליך הייצור נתון לפיקוח חוצה-מחלקות כדי להבטיח את איכות הרכיבים תוך שליטה קפדנית בלוחות הזמנים של האספקה.
KINGREAL Roll Former יכול לספק אישורים מוכרים בינלאומיים-כגון CE, CSA ו-CUL- המותאמים לחוקים ולתקנות של אזור הלקוח, ומבטיחים עמידה בדרישות הכניסה לשוק המקומי. מערכת עמידה חזקה זו מפחיתה ביעילות סיכונים הקשורים בשחרור ממכס והפעלה, ומבטיחה שמכונת החתיכה והמסילה בטוחה, תואמת ומוכנה לפעולה יציבה עם ההגעה.
לאחר יישום הפרויקט, KINGREAL Roll Former מספקת שירות לאחר-מכירה גלובלי. באמצעות שילוב של תמיכה מקוונת מרחוק ושירות-באתר, אנו מציעים סיוע מקיף, כולל התקנת ציוד, הדרכה תפעולית, אספקת חלקי חילוף ופתרון בעיות.
מכונת אריזה אוטומטית לפרופילי קיר גבס
KINGREAL מתמחה בקו ייצור אוטומטי לפרופילי קיר גבס באורך 2-6 מ', תעשיית צינורות אלומיניום וחומרי בניין אחרים, עם הרבה עבודה, צייתנות נמוכה, ומחקר ופיתוח. תהליך העבודה של אבזם אוטומטי, תיקון אוטומטי, פלטיזציה אוטומטית של זרועות ואריזת פלדה פלסטית אוטומטית מאומצת כדי ליצור קו פלטיזציה ואריזה אוטומטית/יעילה/יציבה.
קו ייצור זה מאמץ בקרת PLC ויש לו רמה גבוהה של אוטומציה. ויש לו את היתרונות של חיסכון בכוח אדם, הפחתת עוצמת העבודה, הפחתת עלויות והפחתת פציעות עובדים, והוא מתאים יותר לתחרות בתעשייה.
פרמטר טכני של מכונת חתך ומסלול
|
מוצרים ישימים |
פרופילי קירות גבס ומסלולים, חתך פלדה, חתך C, פרופילי L, פרופילי מנשא גבס, קיל, צינור אלומיניום וחפצים ארוכים אחרים |
|
אורך המוצר |
2-6 מטרים (יכול להיות יותר) |
|
מספר החבילות השלמות |
ניתן להגדיר בהתאם לדרישות הלקוח |
|
מהירות צרור |
50-120m/min, על פי דרישות הלקוח |
|
מפרט כוח |
380V, 50/60HZ |
|
רוחב ישים |
10, 16, 20, 25, 30, 110, 630 וכו'. |
|
Baler |
מכונת רצועה רגילה או חודרת (ערימה שלמה) |
|
חומר חגורת אריזה |
סרט דבק, חגורת פלדה מפלסטיק, חגורת PP וחומרים אחרים |
ניתן להתאים את קו האגד האוטומטי וציוד אוטומטי אחר בהתאם לדרישות הלקוח.
תהליך שירות-אחת
KINGREAL Roll Former מספקת ללקוחות גלובליים שירות ייעודי,-באחד, המכסה את כל מחזור החיים-לפני-מכירות, ב-מכירות ולאחר-מכירות-לפתרון יעיל של אתגרים הקשורים לרכש ציוד, הזמנה ותחזוקה.
במהלך שלב-המכירות מראש, KINGREAL Roll Former מברך לקוחות לבקר במפעל כדי לקבל תובנה ממקור ראשון לגבי יכולות הייצור, אומנות הציוד ותהליכי הייצור שלנו. במקביל, ה-KINGREAL Roll Former מתאים פתרונות ציוד לצרכים הספציפיים של הלקוח-בהתחשב במאפייני התעשייה, כושר הייצור, תנאי האתר ומפרטי המוצר-ובכך נמנע מבעיות התאימות וחסרונות הייצור הקשורים לרוב בציוד גנרי.
במהלך שלב-המכירות, KINGREAL Roll Former מבצעת ייצור מדויק בהתאם לתכנית המותאמת ומבצעת בדיקות קבלה של המפעל על בסיס תקנים מחמירים, תוך הבטחת בקרת איכות מקיפה. עם המסירה, צוות טכני מקצועי יגיע לאתר-יטפל בהתקנה, הפעלה וכיול פרמטרים, ויבטיח שמכונת החתיכה והמסילה פועלת בביצועים שיא ומאפשרת לצוות לשלוט במהירות בהפעלתה.
לתמיכה-לטווח ארוך לאחר-מכירות, KINGREAL Roll Former מספקת שירותים מקיפים ומתמשכים-כולל אספקה אמינה של חלקי חילוף, תחזוקה שוטפת, פתרון תקלות מהיר ושדרוגים טכניים-כדי להבטיח את פעולתו-ארוכת הטווח והיציבה של מכונת החבטות והמסילה.
שירות בדיקת מכונות חתיכים ומסילות
עם השלמת הייצור, KINGREAL Roll Former מבצע תהליך בדיקת מכונת חתיכה ומסלול קפדני וסטנדרטי ומזמין את הלקוח להשתתף בהליך הקבלה- באתר.
תהליך מקיף זה כולל-הזמנת מכונה מלאה, המאפשרת ללקוחות לאמת היבטים שונים כגון מצבו הפיזי של הציוד, ביצועי הרכיבים, פעולה מתמשכת-לטווח ארוך ואיכות המוצר המוגמר.
תהליך הבדיקה נחשב לסיום רשמית רק לאחר שהלקוח מאשר שמכונת החתיכה והמסילה עומדת בדרישות הייצור היומיות, מאשר את הקבלה ומאשר את המשלוח.
אם מתעוררות בעיות כלשהן במהלך הקבלה, הצוות הטכני של KINGREAL Roll Former יבצע-התאמות ואופטימיזציות באתר; אם ההתאמות באתר-לא יעמדו בתקני הייצור של הלקוח, הציוד יוחזר למפעל לתיקון.
סוגי יישומים
1. C-פרופילי ערוץ צורה, U-פרופילי ערוץ צורה (בשימוש לרוב)
פרופילים צולבים 50 מ"מ, פרופילים ראשיים 38 מ"מ
CU חתיכים ומסלולים
2. פרופילי זווית קיר
L-פרופילי צורה
3. ערוצי אומגה פרורינג כובע
תערוכת KINGREAL
שאלות נפוצות
01. מה ההבדל בין חתך מתכת למסלול מתכת?
02.【מכונת גבס ורצועה】 כיצד לשנות את התבנית?
03.כיצד לבחור חתך ומסלול לקיר גבס?
החתך והמסלול של קיר גבס הם הבחירה הנפלאה של קישוטים רבים לבית. האם אתה יודע מה הגודל הנפוץ של חתך ומסלול? העובי של חוט גבס ומסלול משתנה בין 0.4 מ"מ-0.2 מ"מ. בנסיבות רגילות, רוב האנשים יבחרו בריצה ומסלול לקיר גבס בעת שימוש בתקרת גבס מנייר. ישנם שני סוגים של גלוון של קיל, האחד הוא גלוון- חם והשני הוא גלוון קר.
04.כיצד להתקין את החתיכים והרצועות ממתכת?
------------------------------------------------------------------------------------------ מה אמר הלקוח שלנו?--------------------------------------------------------------------------------------------------------------------------------
ל-KINGREAL ניסיון עשיר בייצור ומכירות, והיא מחויבת לספק ללקוחות את הפתרונות הטובים ביותר לפתרון בעיות לקוחות. נכון לעכשיו, זה זכה להכרה על ידי לקוחות מכל רחבי העולם.
--------------------------------------------------------------------------------------------------צוות טכני---------------------------------------------------------------------------------------------------------
צוות טכני
ל-KINGREAL צוות טכני מקצועי משלה.
עם יכולת מקצועית חזקה וניסיון עיצובי עשיר, מהנדסי KINGREAL יכולים לתכנן מכונות לפי השרטוטים שסופקו על ידי הלקוחות וצרכי הייצור המתאימים.
לפתור את כל הבעיות הטכניות במהלך הייצור, ההתקנה והשימוש במכונה.
